NLB新型景觀地埋式一體化

污水處理裝置簡介

通祥環保自主研發生產的NLB新型景觀地埋式污水處理裝置，英文名：New style Landscape & Buried underground wastewater processing equipment，簡稱NLB。是利用活性污泥，深水曝氣生化方法處理污水的一種地埋式一體化污水處理裝置。它是在汲取了澳大利亞、美國等發達國家先進技術的基礎上，針對中國國情進行技術革新而設計制造的。

該設備是我國小型一體化污水處理設備中，特點明顯、優勢突出的新型產品。由復合式罐體、水下曝氣系統和電控系統三部分組成。污水在復合式罐體內與曝氣系統導入的氧氣及活性污泥充分接觸，進行生化降解處理，降解后的活性污泥通過生化池底部的凹形槽進入沉淀池進行沉淀，凈化后的污水達標排放。

 = 1 * CHINESENUM3 一、NLB景觀地埋式一體化污水處理工藝技術介紹

1.1 NLB 景觀地埋式一體化污水處理裝置生化原理

NLB生化處理污水技術是延時曝氣活性污泥法，在有氧條件下，好氧和兼氧菌通過自身的生命活動，把吸收的有機物氧化分解為簡單的無機物（CO2、H2O和NH3等）并放出能量，維持其生命活動，而把另一部分有機物合成新的細胞質產生更多的微生物，在微生物生長同時一部分微生物的細胞質也在被氧化（內源呼吸）同時放出能量，當有機物充足時，細胞質大量合成，內源呼吸不明顯，當有機物很少時，又是間歇曝氣控制污水中污染物濃度很低，微生物處于內源呼吸階段，使得污水中有機污染物降解的較為徹底，處理后的尾水有機物含量很少，保證COD、BOD 等指標達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級排放B標準。

1.2 脫氮除磷機理

間歇曝氣形成好氧-缺氧-厭氧生化環境為脫氮除磷創造條件。

1.2.1 脫氮機理

根據污水水質各項污染物指標和處理要求，采用間歇曝氣，如曝氣7min停曝14min或曝氣10min 停曝20min等，按設定的程序運行，一般DO控制在0.5-5mg/L周期性變化，當曝氣充氧時混合液中DO可達2-4mg/L，當停止曝氣時，整個生化區內由于微生物的好氧使得DO不斷下降，直至0-0.5mg/L，處于少氧或缺氧狀態，而在停止曝氣攪拌的時間里新的污水仍在不斷的進入，在新污水所占的局部空間中DO幾乎為零，這樣在間歇曝氣條件下，生化區實現“好氧-缺氧-厭氧環境，在好氧條件下，把有機氮分解成氨氮，再進一步形成硝態氮和亞硝態氮，在厭氧條件下，由于新污水不斷進入，提供足夠的碳源，促使反硝化順利進行，把硝態氮和亞硝態氮轉化成N2逸出水面達到脫氮目的，即：好氧條件下強化硝化反應，

 氧化過程，

缺氧條件下，由于新污水提供碳源作為電子供體促使反硝化過程：

 還原過程

1.2.2  生物除磷機理

關于生物除磷，生活污水中磷主要以磷酸鹽，聚磷酸鹽和有機磷形態存在，70%是可溶性的，在處于厭氧-好氧交替變化的生物處理過程中，聚磷菌在厭氧條件下其活力下降，生長受到抑制，為了生長就釋放出細胞中的聚磷酸鹽同時產生其利用廢水中簡單溶解性有機基質所需的能量，這表現為磷的釋放，即聚磷菌把磷從體內向廢水中轉移，當轉入好氧環境后，它們的活力等到恢復并在利用基質的同時，從廢水中大量攝取溶解性磷酸鹽并加以積累，其積累量超過聚磷菌正常生長所需的磷量，這表現為磷的過量吸收，在沉淀區的污泥中含有大量的聚磷菌在其釋磷之前，及時通過安裝在設備底部的吸泥罩，利用壓力差（或污泥泵）把沉淀在底部的一部分污泥排出，在保證尾水含TP＜1mg/L前提下，實現進水排水和污泥中磷的動態平衡，通過排泥來達到除磷。實踐證明，用NLB處理含Tp3-4mg/L的污水，尾水達標，當進水Tp>4mg/L時，尾水難達標，可在接觸池投加消毒劑的同時，投加適當?shù)蔫F或鋁鹽進行化學除磷，生成AlPO4或FePO4沉淀去除。

1.3 NLB景觀地埋式一體化污水處理工藝流程

一般生活污水處理選用“預處理+NLB一體化裝置”處理工藝。

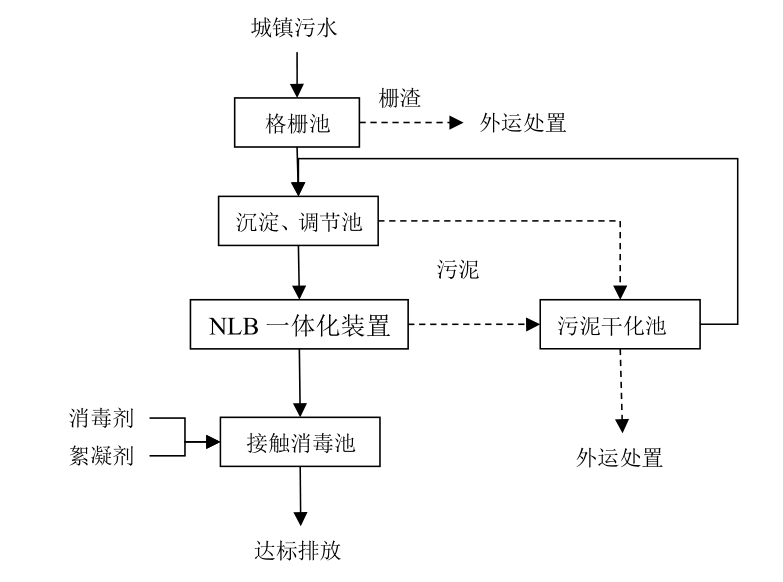

1.3.1 工藝流程圖

注明：根據進水情況和出水要求來決定是否建設接觸消毒池。

1.3.2 工藝說明

1、格柵池

城鎮生活污水通常含有大顆粒雜質等懸浮物，經過格柵攔截后，通過人工清除，以利于后續處理設備等的正常運轉。

2、調節池

城鎮污水流量變化較大，這種變化對后續構造物的正常運行非常不利，因此需要調節水量，保證后續設施正常運行。

3、NLB一體化裝置

該設備由復合式罐體、水下曝氣系統和電控系統三部分組成。污水不間斷進入，在該裝置的停留時間為12小時，在復合式罐體內與曝氣系統導入的氧氣及活性污泥充分接觸，進行生化降解處理，降解后的活性污泥通過生化池底部的凹形槽進入沉淀池進行沉淀，凈化后的水達標排放。

4、污泥干化池

污泥干化池用于處理NLB裝置的剩余污泥，經過過濾，自然干化后的污泥外運處理。

 = 2 * CHINESENUM3

二、 NLB一體化污水處理裝置的結構

A 生化區，污水在此處作生化處理；

B 沉淀區，凈化水在此處澄清后流出，具有極高的沉淀效率。

①曝氣機 ②進水管 ③加固筋 ④外殼 ⑤沉淀污泥 ⑥螺旋槳 ⑦倒流縫 ⑧防雨罩 ⑨撇水器 ⑩出水管 ⑾排泥管 ⑿吸泥罩

NLB的結構具有以下特點與優勢：

1）整體結構用聚酯樹脂玻璃鋼加強。

2）構造呈雙錐截面，沉淀效率高。

3）超旋磁氧曝氣一體機，水流推動水下曝氣雙重功能，低能耗，高效率。

4）深水曝氣，射流成水平和垂直兩個方向旋轉，可最大限度承受進水水質變化。

 = 3 * CHINESENUM3 三、NLB系列污水處理裝置的技術參數

NLB系列污水處理（常規系列）裝置技術參數表

型號 項目	NLB 020	NLB 050	NLB 100	NLB 200	NLB 500
適應人數	168	420	840	1680	4200
污水處理量（m3/d）	20	50	100	200	500
有機污染物去除量(以BOD計，kg/d）	3.6	9	18	36	90
系統總功率	0.75	1.85	2.20	2.60	9.70
罐體直徑	2.60	4.23	4.23	5.52	9.60
罐體高度	2.70	3.52	4.52	5.99	6.90
備注	NLB500外罐為鋼砼結構

注：上面所列參數是按每人每日用水150公斤，折污系數按0.8，進水水質BOD5按200 mg/L計，出水水質BOD5按20 mg/L計（ GB18918-2002中的一級B標準）。具體工程設計時應按污水實際指標計算選用。

NLB景觀地埋式一體化污水處理技術工藝流程示意圖如下：



 = 4 * CHINESENUM3 四、 NLB景觀地埋式一體化污水處理工藝技術優勢特點

1、建設周期短。NLB罐體由玻璃鋼預制件現場拼接組合而成，重量輕巧，易于運輸，方便安裝。一般來講，一座日處理生活污水200噸的簡易污水處理站只需45天，便可建成投入試運行。

2、占地面積小。可根據建設地條件靈活埋設，以融入周?chē)h(huán)境，減少占地面積。如：建設一座日處理200噸的污水處理站占地面積僅需100m2左右。

3、投資省。一是主體設備投資省。二是管網投資省。實現分散式污水處理、在污水排放處就地安裝，節省管網投資?？筛鶕?jù)水量情況和地理情況機動靈活的選擇型號，可單個使用，也可多個聯合使用。如，一個400 m3/d污水處理站若采用人工濕地或人工快滲污水處理工藝，不能分散處理而且不能根據地理位置靈活機動，需征地1600 m2左右，集中處理污水，管網投資較大；而采用NLB工藝技術，可在污水排放點根據污水量大小選擇不同產品型號就地處理，如云陽縣黃石鎮污水處理項目400 m3/d的處理規模分兩個200 m3/d污水處理站就近處理，占地面積小，單個站區占地低至130 m2，靈活機動，大大節省管網投資。

4、運行成本低。自動化程度高，能耗低，運行和管理人員少，費用小。如，重慶市云陽縣黃石鎮兩個200噸的污水處理站只需1人同時兼職看管，噸水運行費用低至0.21元。

5、基本無二次污染。由于處理過程進入了微生物的內源代謝階段，因此污泥產量低。所產生的污泥礦化度高，有很高的穩定性，臭味小，數量少，一般每年用污泥泵抽取4-5次，經處理后可作有機肥利用，減少了二次污染。

6、使用壽命長。NLB罐體材料系玻璃鋼，耐腐蝕性強，抗壓強度較高，使用壽命長可達20年。

7、適用環境廣。該設備結構合理緊湊，埋于地下有利保溫，在寒冷的冬季（-30℃）仍可正常運行，適應我國南北廣闊的氣候環境。

8、凈化效率高。經NLB一體化污水處理工藝處理后，出水各項指標可達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級排放B標準；如增加中空纖維膜精濾，再經三級深度處理后，出水可達到《城市污水再生利用雜用水水質標準》（GB/T18920-2002）和《城市污水再生利用景觀環境用水水質標準》（GB/T18921-2002），進行再生利用；可與房地產開發的綠化工程相配套，使出水灌溉花草樹木，可以實現房地產開發工程的污水零排放。還可將出水充分利用，布置成優美景觀，形成溪流、噴泉、水塘、魚池融為一體的水處理景觀，既治理了污水又美化了環境，滿足人們傍水而居的愿望。

 = 5 * CHINESENUM3 五、小規模污水處理常用工藝比較

5.1 人工濕地處理技術

人工濕地處理技術是20世紀70年代末發展起來的一種污水處理技術，它利用自然生態系統中的物理、化學和生物的三重協同作用來實現對污水的凈化作用。人工濕地系統式一定長寬比及地面坡度的洼地中，由土壤和一定坡度充填一定級別的填料混合結構的填料床組成，廢水可在填料床的填料縫隙中流動或在床體的表面流動，并在床體的表面種植具有處理性能好、成活率高、抗水性強、生長周期長、美觀及具有經濟價值的水生植物，形成一個獨特的動植物生態環境對污水進行處理。

人工濕地工藝所面臨的問題越來越多的呈現出來，此工藝運行費用較低。但整套系統的占地面積較大，地下床管道易堵塞，運行維護較困難，粘土層一旦滲漏將會影響當?shù)氐牡叵滤?。同時對進水符合變化的適應能力不強，該套工藝的使用年限不長，壽命僅為5-10年，床槽中的管道堵塞或壞掉，整個系統將崩潰。

5.2 生物接觸氧化法

生物接觸氧化法是從生物膜法派生出來的一種廢水生物處理法，即在生物接觸氧化池內裝填一定數量的填料，利用棲附在填料上的生物膜和充分供應的氧氣，通過生物氧化作用，將廢水中的有機物氧化分解，達到凈化目的。

生物接觸氧化法兼有活性污泥法和生物膜法的優點。在可生化條件下，不論應用于工業廢水還是養殖污水、生活污水的處理，都取得了良好的經濟效益。該工藝因具有高效節能、占地面積小、耐沖擊負荷、運行管理方便等特點而被廣泛應用于各行各業的污水處理系統。

目前存在的問題主要是池內填料間的生物膜有時會出現堵塞現象，尚待改進。研究的方向是針對不同的進水負荷控制曝氣強度，以消除堵塞；其次是研究合理的氧化池池型和形狀、尺寸和材質合適的填料。

采用接觸氧化法工藝的一體化污水處理產品主要由調節池或沉淀池，接觸氧化池，二沉池，消毒池，污泥池，風機房組成。

基本流程：

5.3 缺氧—好氧工藝（A-O工藝）

   缺氧—好氧工藝簡稱A-O工藝，由缺氧池、好氧池和二沉池組成。

其工藝流程如下：



該工藝是傳統活性污泥法的典型代表，在去除有機物的同時，具有良好的脫氮功能。好氧池的作用主要是進行有機物的氧化，并進行氨化、硝化作用。而缺氧池的作用主要是進行反硝化，從而完成生物脫氮。廢水首先進入缺氧池，在缺氧池中，回流污泥中的反硝化菌利用廢水中的有機物作為碳源，將回流污泥中的硝態氮還原成氮?dú)庖绯鰪U水。廢水在好氧池中進行有機物的氧化，去除COD，同時進行有機氮的氨化和氨氮的硝化。好氧段后設沉淀池，部分沉淀污泥回流至缺氧段，以提供充足的反硝化菌。同時還將好氧段內的混合液回流到缺氧池，以保證缺氧池有足夠的硝態氮。

該工藝實質是傳統的活性污泥法，只是增加缺氧池以達到脫氮的目的。所以該方法與傳統活性污泥法優缺點一樣，優點是技術成熟，操作簡單；缺點是建設投資較大，易發生污泥膨脹，脫氮主要靠回流，動能消耗較大，好氧池的占地面積大等問題。

5.4 人工快滲處理技術

人工快速滲濾系統（constructed rapid infiltration system），簡稱CRI系統，是一種新型的污水土地處理工藝。該系統的滲濾池為人工填充的天然河砂（天然河砂選用一定的顆粒級配），并摻入一定量的特殊填料，以保證既有較高的水力負荷，又能滿足出水的處理目標。根據已有的工程經驗，對于河流污水水力負荷可達1.5m3/(m2?d)以上，對于生活污水，其水力負荷可達1m3/(m2?d)以上，出水質量CODcr一般在40mg/L以下，最低小于20mg/L，BOD5一般在10mg/L以下。

在正常運行過程中，濾料表面生長著生物膜，當污水流過時，通過吸附和過濾作用截留污水中的懸浮物和部分溶解性污染物，同時，因?yàn)V料表面（特別是滲池上部濾料表面）生長著豐富的生物膜，當污水流過濾料時，利用濾料的高比表面積形成的生物膜的降解能力對污水進行快速凈化。就氮的去除而言，落干時產生銨化和硝化作用，淹水期產生反硝化作用，氮通過上述轉化過程而被去除。

污水中的COD和BOD5一般由懸浮性和溶解性?xún)刹糠纸M成，前者可以通過機械過濾，后者可以通過吸附與生物作用而分別得到去除

5.5 MBR 膜生物反應工藝

MBR（膜生物反應器）是利用膜的分離功能，使酶或細胞截留在反應器系統中，同時完成生物反應和產物分離過程的生物反應器，是將超、微濾膜分離技術與污水處理中的生物反應器相結合的一種新的污水處理裝置。超、微濾膜組件作為泥水分離單元，可以取代二次沉淀池。超、微濾膜截留活性污泥混合液中微生物絮體和較大分子有機物，使之停留在反應器內，使反應器內獲得高生物濃度，濃度最高可達30g/L，是傳統工藝的8～10倍，并延長有機固體停留時間，極大地提高了微生物對有機物的氧化率,與傳統工藝相比，污水在生化池內停留時間能縮減到1/3～1/4。同時，經超、微濾膜處理后，出水質量高，懸浮固體和濁度接近零，可以直接用于非飲用水回用。膜生物反應器系統幾乎不排剩余污泥，且具有較高的抗沖擊能力。

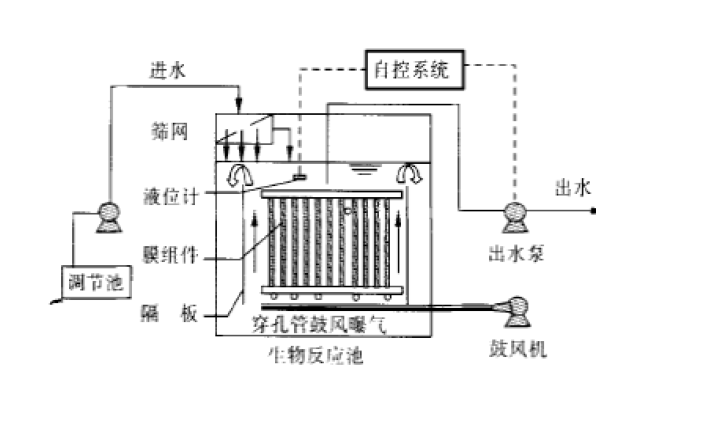

工藝流程圖如下：
